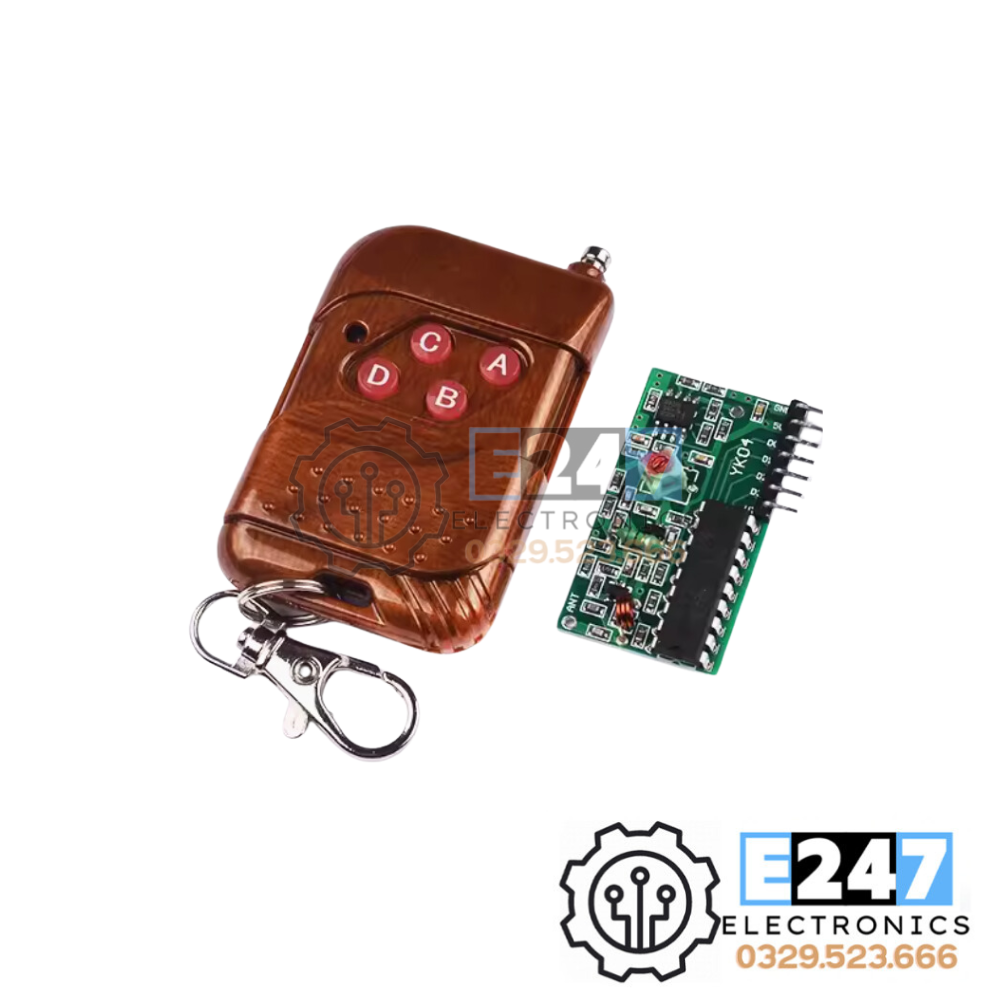

MODULE THU PHÁT RF 4 KÊNH 315MHZ

TỔNG QUAN

- Module thu phát RF 4 kênh 315MHz (M4):  Nhấn nút không nhớ trạng thái, trong thời điểm nhấn chỉ giữ 1 trạng thái của 4 bit , khi nhả trạng thái về 0 cả 4 bit ( 4 nút nhấn)
- Module thu phát RF 4 kênh 315MHz (L4): Nhấn nút nhớ trạng thái, chỉ nhớ 1 trạng thái của 4 bit nghĩa là khi nhả trạng thái vừa nhấn vẫn được nhớ, nhấn lần nữa sẽ xóa và lưu trạng thái của 4 bit mới.

THÔNG SỐ KỸ THUẬT

Module Phát RF 315Mhz

• Pin sử dụng: 12V/23A
• Chip mã hóa: PT2272
• Kênh truyền tín hiệu: 4 kênh
• Công suất truyền: 32mW
• Trở dao động 4.7M
• Dòng tiêu thụ: 3 – 15mA
• Điện áp sử dụng: 5V
• Cự li phát: 30 -50m
• Kích thước: 52x27x10mm
• Thứ tự chân:
  • Phát – Thu
  • A – D0
  • B – D1
  • C – D2
  • D – D3

Module Thu RF 315Mhz

• Điện áp sử dụng: 5V
• I <4.5mA khi ở trạng thái nghỉ
• Giải mã PT2272- L4
• Trở dao động: 820K
• Tần số thu: 315 Mhz
• Độ nhạy : -105dB
• Anten dài: 23cm
• Chân nguồn: Vcc(+5V) ; GND
• Chân VT: Chân báo tín hiệu khi nhận dữ liệu ( Ở trạng thái chờ đầu ra 0, khi có tín hiệu lên 1 và trở về 0 khi không còn tín hiệu)
• Tín hiệu ra: D0, D1, D2, D3 Khi chưa có tín hiệu các chân đầu ra ở mức 0, Khi có tín hiệu các chân lên 1.
