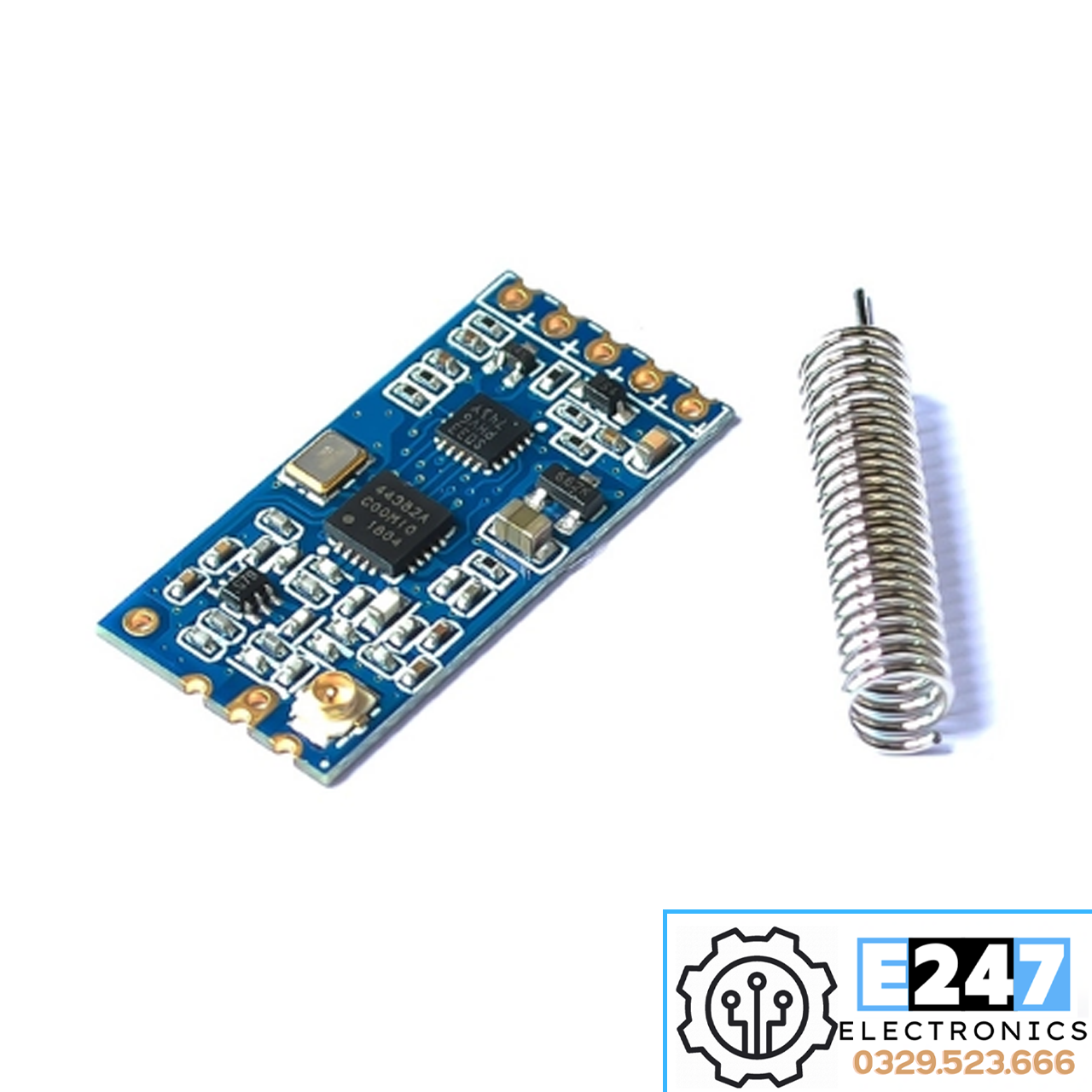

MẠCH THU PHÁT RF HC-12 SI 4438/4463 433MHZ

Thông Số Kỹ Thuật:

 - Điện áp: 3.2 -->­ 5.5V

 - Khoảng cách hoạt động : khoảng 600m, có thể đạt 1000m ở môi trường lý tưởng.

 - Tốc độ truyền: 5000bps trong không khí.

 - Dòng cấp: 16mA (ở chế độ chờ).

 - Tần số hoạt động: 433.4 ­--> 473.0MHz công suất phát tối đa 100mW (có thể cài đặt).

 - Kích thước: 27.8mm × 14.4mm × 4mm.

 - Cài đặt mặc định: chế độ FU3, tốc độ 9600bps, kênh CH001 (433.4MHz).

Sơ Đồ Kết Nối:

Cách Sử Dụng:

 - Các module phải có cùng kênh sóng, địa chỉ, kênh và địa chỉ phải khác 0.

 - Để cài đặt module, đưa module vào chế độ AT command: nối chân SET xuống mass trước khi cấp nguồn, sau đó cấp nguồn, module sẽ tự động reset về các thông số gốc: Baurate: 9600, stop bits:1, parity: none.

 - Để cài đặt Baurate của module dùng lệnh: AT+Bxxxx (trong đó xxxx là số baudrate, ví dụ 9600, 38400, 115200, ...).

 - Để cài đặt kênh sóng dùng: AT+Cxxx (trong đó xxx là số kênh từ 000 đến 127).

 - Để cài đặt địa chỉ dùng: AT+Axxx (trong đó xxx là địa chỉ từ 000 đến 255).

 - Để cài đặt công suất phát sóng dùng: AT+Px (trong đó x từ 1 đến 8, mặc định là 8 ~ 10 dBm).

 - Sau khi cài đặt xong nối chân SET lên VCC hoặc để hở để về chế độ hoạt động bình thường: tất cả dữ liệu truyền qua UART vào module sẽ được truyền đến tất cả các module khác có cùng kênh sóng và địa chỉ, và truyền ra bằng UART.
