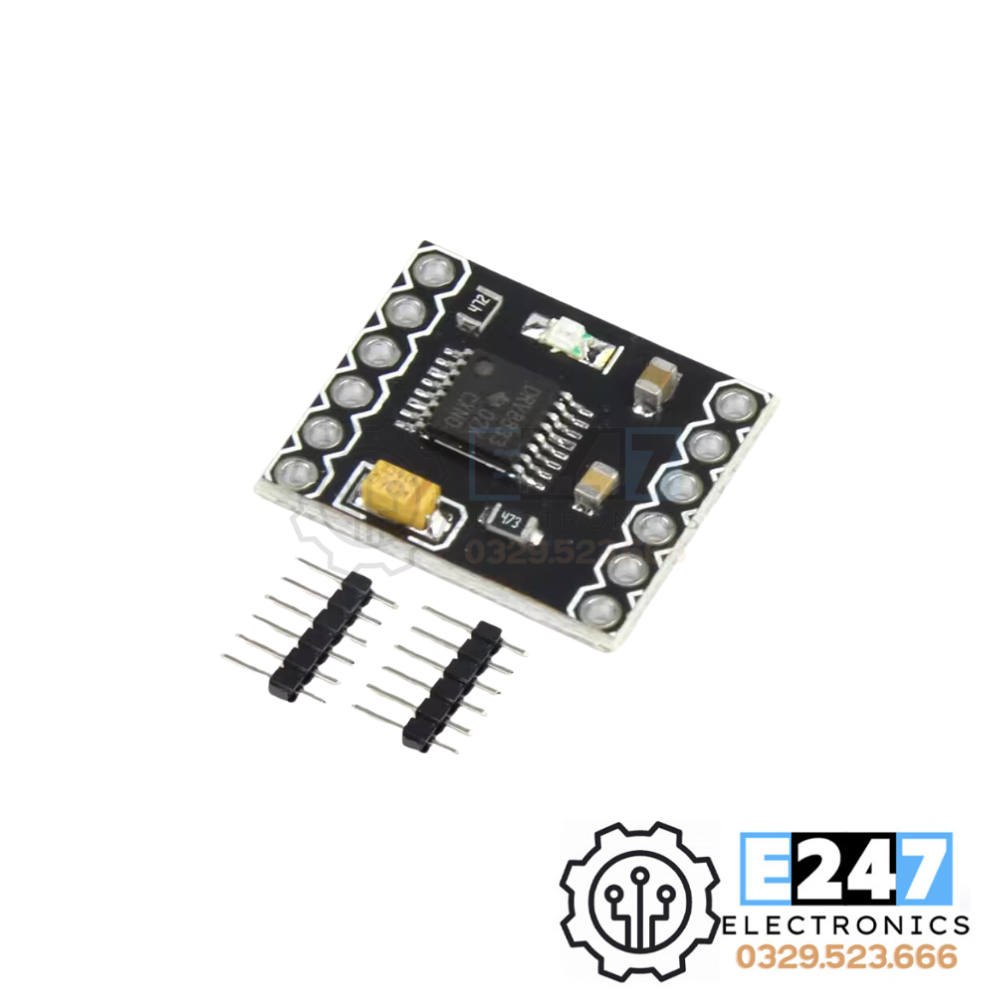

MODULE ĐIỀU KHIỂN ĐỘNG CƠ DRV8833

TỔNG QUAN

Module điều khiển động cơ DRV8833 có thể điều khiển hai motor DC hoặc một động cơ bước với dòng điện liên tục ở 1.5A, điện áp 3 ~ 10VDC, thích hợp cho các mô hình robot, điều kiển động cơ cỡ nhỏ.

THÔNG SỐ KỸ THUẬT:

          IC chính: DRV8833

          Điện áp cấp: 3~10VDC

          Dòng đầu ra mỗi module động cơ: 1.5A

 Điều khiển được 2 động cơ DC hoặc 1 động cơ bước 4 dây.

 Bảo vệ chống quá dòng, quá nhiệt.

 Kích thước: 18.5 x16mm

 Trọng lượng: 2g

    Sơ đồ chân:

• ULT: Chế độ ngủ
• OUT1, 0UT2 là đường cầu H thứ 1 tương ứng IN1, IN2
• OUT3, 0UT4 là đường cầu H thứ 2 tương ứng IN3, IN4.
• EEP để bảo vệ đầu ra
• VCC: Đầu vào từ 3~10V
• GND: Nối đất
