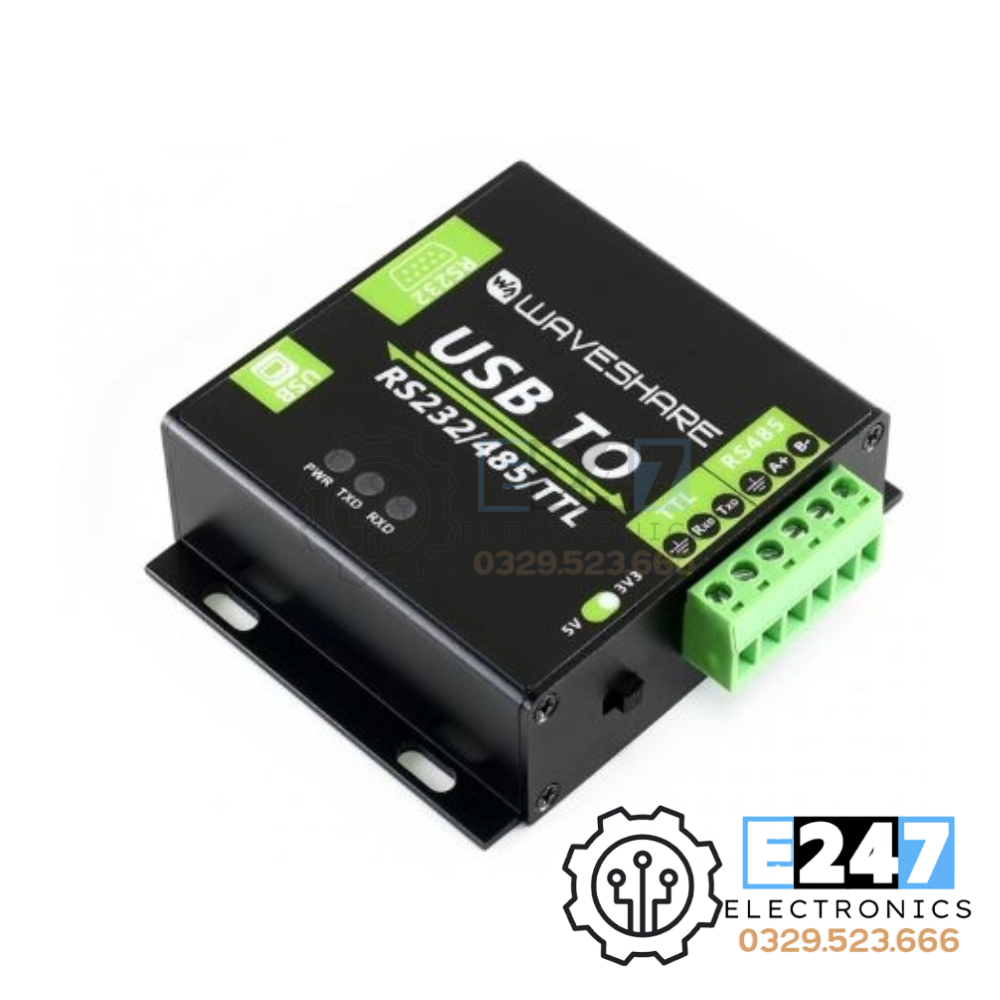

Module chuyển đổi USB sang RS232 RS485 (industrial)

Mô tả sản phẩn:

Module chuyển đổi USB sang RS232 RS485 (industrial) là bộ chuyển đổi cách ly USB sang RS232 485/TTL công nghiệp với ft 232rl gốc bên trong. Nó có các mạch bảo vệ nhúng như cách ly nguồn, cách ly từ tính Adi và Diode TVS, v. v. hơn thế nữa,Module chuyển đổi USB sang RS232 485/TTL đi kèm với vỏ hợp kim nhôm, làm cho nó chắc chắn và bền để hoạt động.

Module chuyển đổi USB sang RS232 485/TTL rất dễ sử dụng, tự động hoàn toàn không bị trễ. Do giao tiếp nhanh, ổn định, độ tin cậy và an toàn, nó là một lựa chọn lý tưởng cho các thiết bị điều khiển công nghiệp và/hoặc các ứng dụng có yêu cầu truyền thông cao.

Thông số kỹ thuật:

Module chuyển đổi USB sang RS232 RS485

1. Loại sản phẩm: Bộ chuyển đổi quang học công nghiệp
2. baudrate: 300-921600bps
3. Cổng máy chủ: USB
4. Cổng thiết bị: RS485 RS232/TTL
5. USB:
-Điện áp hoạt động: 5 V
-Đầu nối: USB-B
-Bảo vệ: Cầu chì tự phục hồi 200mA, đầu ra bị cô lập
-Khoảng cách truyền: ~ 5 m
6. RS485:
-Đầu nối: Đầu Vít
-Chân: A +, B-, GND
-Điều khiển hướng: điều khiển tự động phần cứng
-Bảo vệ: chống sét 600 W và triệt tiêu đột biến, bảo vệ ESD 15KV (miếng hàn điện trở cân bằng 120R dành riêng)
-Khoảng cách truyền: ~ 1200 M
-Chế độ truyền: điểm đến đa điểm (tối đa 32 nút, nên sử dụng Bộ lặp cho 16 nút trở lên)
7. RS232:
-Đầu nối: dr9 nam
-Bảo vệ: diode TVS, bảo vệ đột biến, bảo vệ ESD
-Khoảng cách truyền: ~ 15 m
-Chế độ truyền: điểm đến điểm
8. TTL (UART):
-Điện áp hoạt động: 3.3 V/5 V
-Đầu nối: Đầu Vít
-Chân: TXD, RXD, GND
-Bảo vệ: diode bảo vệ kẹp, chống quá điện áp/âm điện áp, chống sốc
-Chế độ truyền: điểm đến điểm
9. Đèn LED:
-PWR: Đèn báo nguồn màu đỏ, sáng lên khi có kết nối USB và điện áp được phát hiện
-TXD: Đèn báo TX màu xanh lá cây, sáng lên khi cổng USB gửi dữ liệu
-RXD: Chỉ báo RX màu xanh, sáng lên khi các cổng thiết bị gửi lại dữ liệu
10. Môi trường hoạt động:
-Nhiệt độ:-15 ~ 70
-Độ ẩm: 5% RH ~ 95% RH
11. Hệ điều hành: Windows 10/8.1/8/7/XP
12. Nội dung gói:
-Module chuyển đổi USB sang RS232 485/TTL X1
-Cáp USB X1

Module chuyển đổi USB sang RS232 RS485 (industrial)

Tài liệu tham khảo:

https://www.waveshare.com/wiki/USB_TO_RS232/485/TTL
