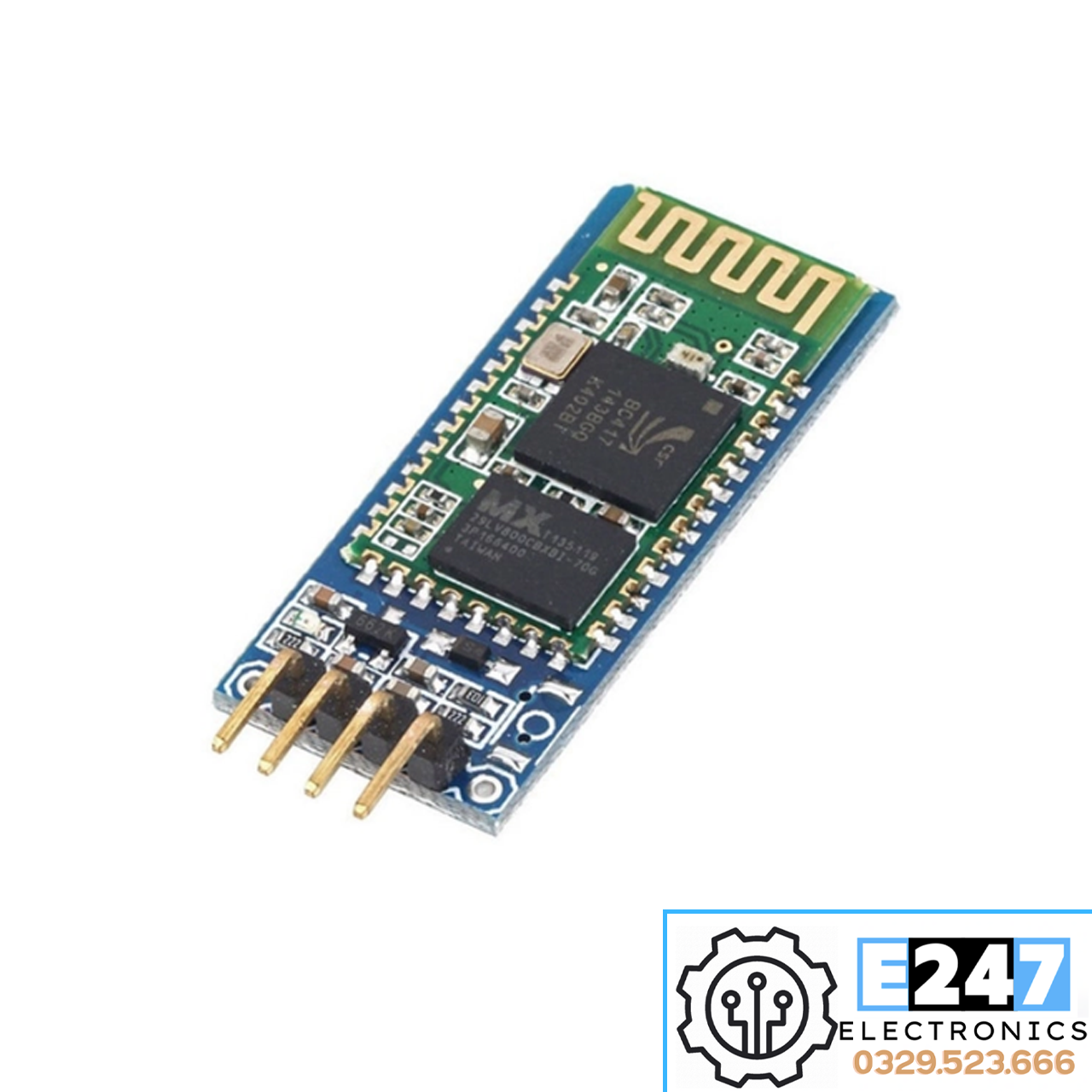

MODULE BLUTOOTH HC06 SLAVE JYMCU

THÔNG SỐ KỸ THUẬT:

• Điện áp vào: 3.3V-5V.

• Cấu hình mặc định là slave không thể thay đổi

• Kích thước Module: 28mm x 15 mm x 2.35mm

TẬP LỆNH AT:

• AT: Lệnh test, nó sẽ trả về OK nếu module đã hoạt động ở Command Mode

  AT+VERSION? :trả về firmware hiện tại của module

  AT+UART=9600,0,0 ( thiết lập baudrate 9600,1 bit stop, no parity)

  Các lệnh ở chế độ Master:

  AT+RMAAD : ngắt kết nối với các thiết bị đã ghép

  AT+ROLE=1 : đặt là module ở master

  AT+RESET: reset lại thiết bị

  AT+CMODE=0: Cho phép kết nối với bất kì địa chỉ nào

  AT+INQM=0,5,5: Dừng tìm kiếm thiết bị khi đã tìm được 5 thiết bị hoặc sau 5s

  AT+PSWD=1234 Set Pin cho thiết bị

  AT+INQ: Bắt đầu tìm kiếm thiết bị để ghép nối

  Sau lệnh này một loạt các thiết bị tìm thấy được hiện thị. Định ra kết quả sau lệnh này như sau        INQ:address,type,signal



  Phần địa chỉ (address) sẽ có định dạng như sau: 0123:4:567890. Để sử dụng địa chỉ này trong các lệnh tiếp theo ta phải thay dấu “:” thành “,”

              0123:4:567890 -> 0123,4,5678



  AT+PAIR=<address>,<timeout> : Đặt timeout(s) khi kết nối với 1 địa chỉ slave

  AT+LINK=<address> Kết nối với slave

  Các lệnh ở chế độ Slave:

  AT+ORGL: Reset lại cài đặt mặc định

  AT+RMAAD: Xóa mọi thiết bị đã ghép nối

  AT+ROLE=0: Đặt là chế độ SLAVE

  AT+ADDR: Hiển thị địa chỉ của SLAVE
