THÔNG SỐ KỸ THUẬT

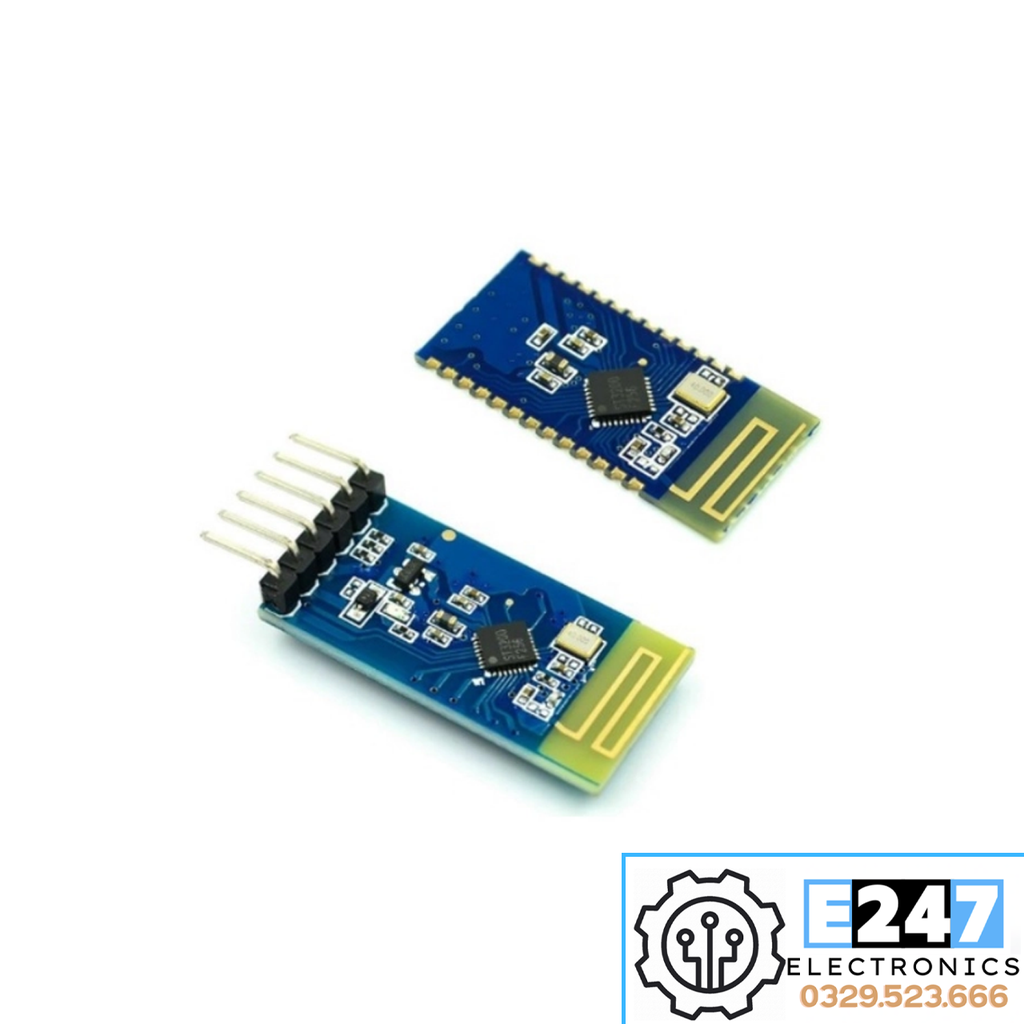

• Mô hình: JDY-33
• Tần số làm việc: 2.4GHZ
• Giao diện truyền thông: UART
• Điện Áp hoạt động: 1.8-3.6V
• Nhiệt độ hoạt động:-40 ° - 80 °
• Ăng ten: Được Xây Dựng trong ăng-ten PCB
• Khoảng cách truyền dẫn: 30M
• Master-Slave hỗ trợ: Slave
• Kích thước Module: 26*13*1.7mm (chiều dài, chiều rộng, chiều cao)
• Phiên bản Bluetooth: Bluetooth 3.0 SPP + BLE4.2
• Làm việc hiện tại: 6.5mA
• Công suất phát: 6dB (tối đa)
• Độ nhạy thu:-96dbm
• SPP Thông lượng tối đa:

16K Byte/S (Android. Windows)

• BLE

4K Byte/S (Android. IOS)

                  Hình 1.1 Các chân pin out

                 Hình 1.2 Kích thước thực tế

ỨNG DỤNG

• Máy POS Bluetooth
• Máy in nhiệt
• Máy phát âm, loa
• Điều khiển nhà thông minh
• Thiết bị kiểm tra ODB ô tô
• Các ứng dụng sản phẩm trong suốt Bluetooth khác nhau
• Chia sẻ thông số sạc, chia sẻ thông số cân

HƯỚNG DẪN SỬ DỤNG

• Sơ đồ kết nối

• Tập lệnh Serial AT

TÀI LIỆU

• Datasheet
• Source Code
• Mini project with module
