Tay Cầm Điều Khiển PS2

COMBO TAY CẦM PS2 KẾT NỐI KHÔNG DÂY 2.4G

MÔ TẢ:

Remote điều khiển PS2 không dây được sản xuất bởi Sony và là một phần của hệ thống game console PlayStation 2. Dòng máy chơi game rất phổ biến trên toàn thế giới. Ý tưởng là bẻ khóa giao thức truyền thông để tay cầm có thể được kết nối với các thiết bị khác để sử dụng từ xa. Ví dụ như điều khiển từ xa của ô tô thông minh mà chúng ta quen thuộc. Ưu điểm nổi bật là tay cầm này cực kỳ tiết kiệm chi phí.

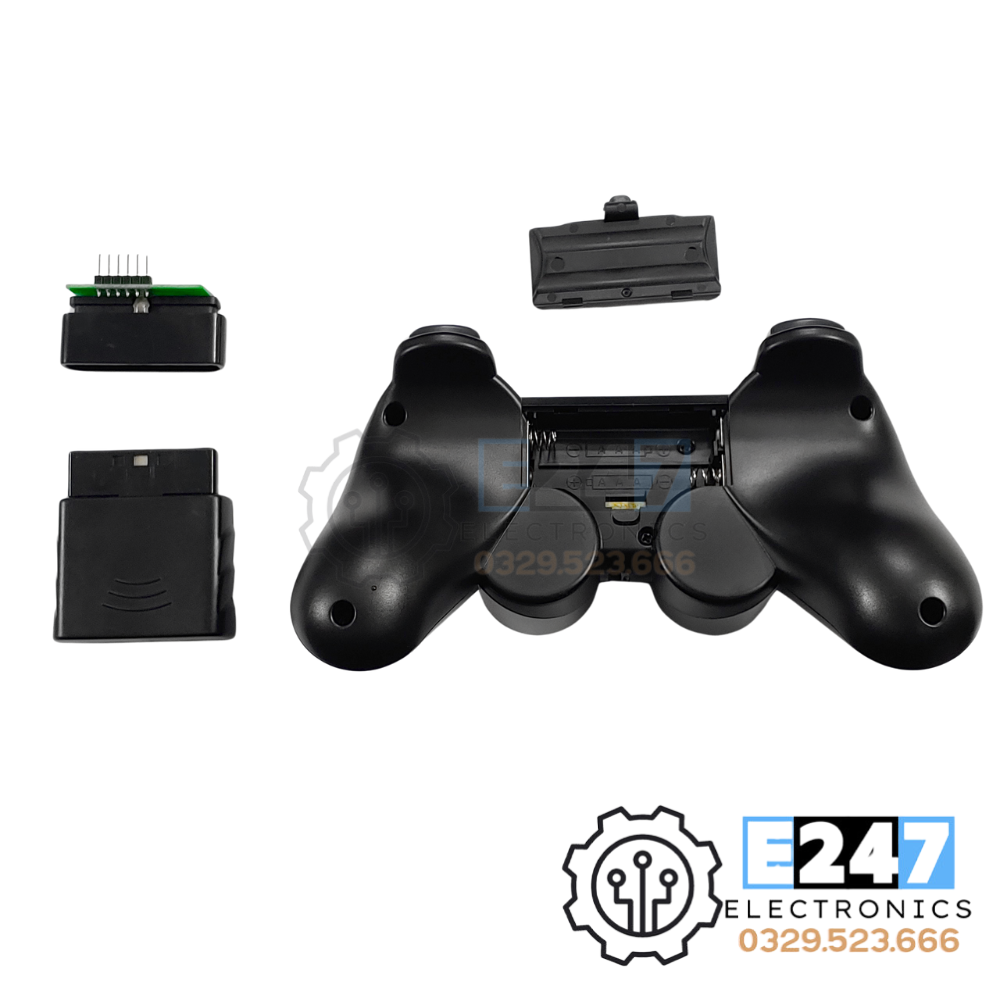

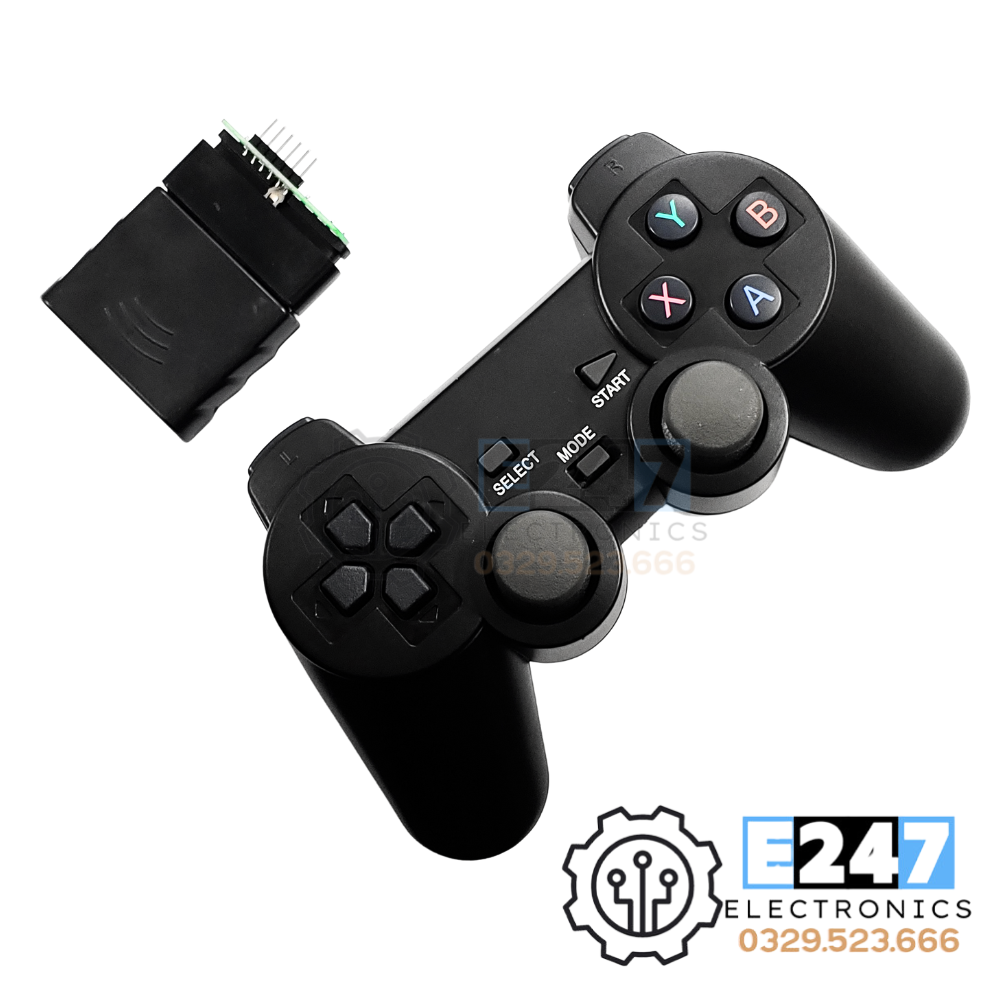

Tay cầm ps2 bao gồm hai phần: tay cầm và đầu thu, tay cầm có nhiệm vụ chính là gửi tin nhắn chính.

• Đầu Phát : TAY CẦM - Bộ điều khiển chứa một số nút và joystick để điều khiển các thiết bị khác như game console, robot, hoặc các thiết bị tự động hóa khác.

• Đầu Thu : Module Thu - Bộ thu được kết nối có thể được kết nối với một vi điều khiển Arduino hoặc Raspberry Pi ,... Nó nhận tín hiệu từ ĐẦU PHÁT( bộ điều khiển ), để điều khiển các thiết bị khác.

Kết nối

1. Gamepad sử dụng hai viên pin 1.5V và cùng chia sẻ nguồn với bộ nhận và vi điều khiển.

2. Nguồn điện cung cấp cho gamepad và bộ nhận nằm trong khoảng từ 3-5V, không được kết nối sai cực, quá áp hoặc cắm ngược vì sẽ gây cháy bộ nhận.

3. Gamepad có công tắc nguồn ON/OFF. Nếu chưa tìm thấy bộ nhận, đèn trên gamepad sẽ nhấp nháy. Nếu trong một khoảng thời gian nhất định vẫn không tìm thấy bộ nhận, gamepad sẽ vào chế độ chờ đợi và đèn trên gamepad sẽ tắt. Khi này, để đánh thức gamepad, bạn phải nhấn vào phím "START".

4. Nếu bộ nhận chưa được ghép đôi, đèn xanh sẽ nhấp nháy.

5. Khi gamepad được bật, bộ nhận sẽ được kích hoạt cùng lúc. Bộ nhận và gamepad sẽ tự động ghép đôi. Khi đèn trên gamepad sáng tắt ổn định, gamepad đã kết nối thành công với bộ nhận.

6. Các đầu nối cần kết nối như sau: VDD kết nối đến nguồn điện 3.3V đến 5V, GND kết nối đến đất.
