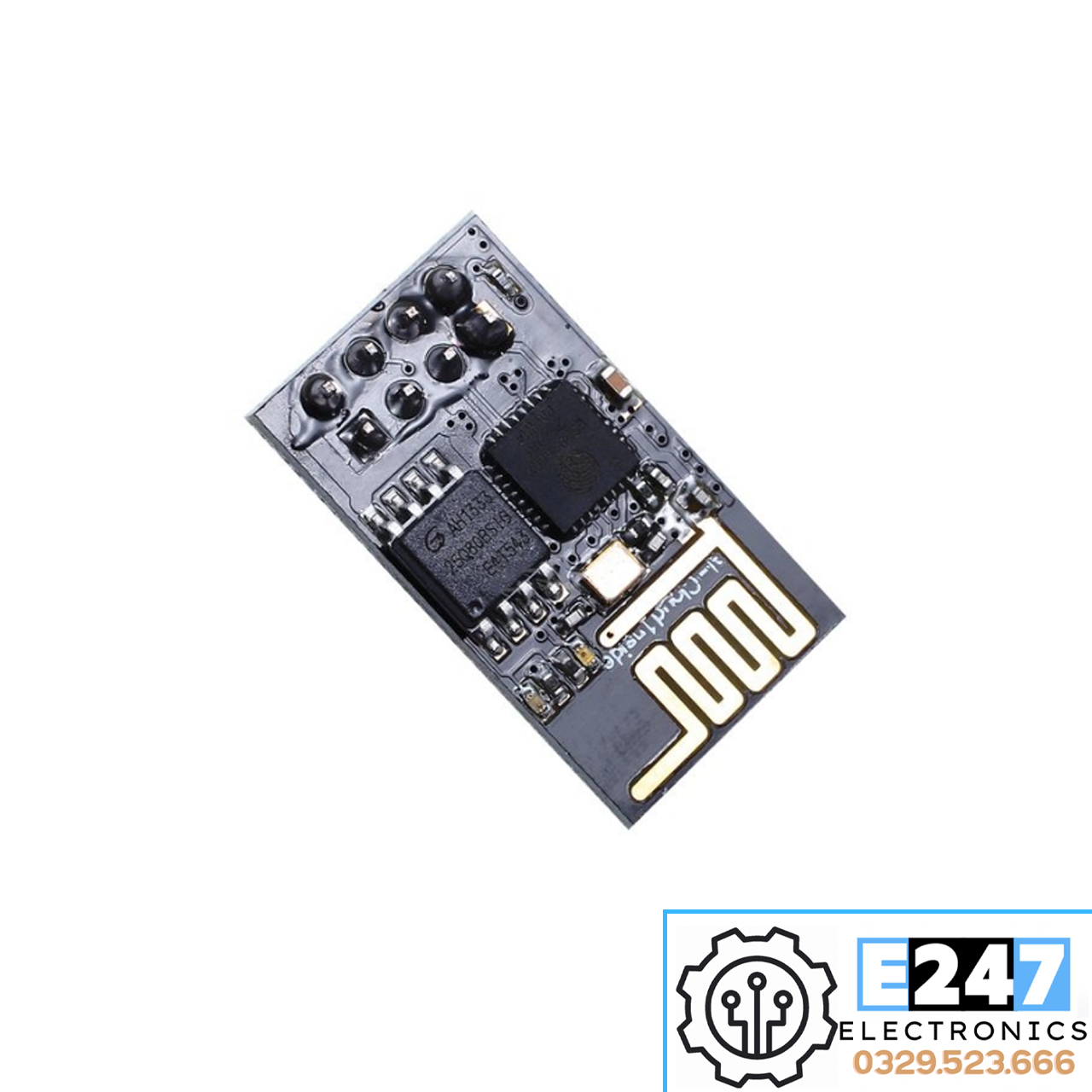

MODULE THU PHÁT WIFI ESP8266 - 01

Tính năng chính:

• Hỗ trợ chuẩn 802.11 b/g/n.

• Wi-Fi 2.4 GHz, hỗ trợ WPA/WPA2.

• Chuẩn điện áp hoạt động: 3.3V.

• Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến115200

• Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.

• Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.

• Hỗ trợ cả 2 giao tiếp TCP và UDP

• Làm việc như các máy chủ có thể kết nối với 5 máy con.

Sơ đồ chân :

Chức năng các chân:

1. VCC: 3.3V , dòng có thể lên 300mA vì thế cần mạch nguồn riêng

2. GND: 0V

3. Tx: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển.

4. Rx: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển.

5. RST:  chân reset, kéo xuống mass để reset.

6. CH_PD: chân này nếu được kéo lên mức cao module sẽ bắt đầu thu phát wifi, kéo xuống mức thấp module dừng phát wifi. Vì ESP8266 khởi động hút dòng lớn nên chúng ta giữ chân này ở mức 0V khi khởi động hệ thống của mình , sau 2 s hãy kéo chân CH_PD lên 3.3V, để đảm bảo module hoạt động ổn định.

7. GPIO0: kéo xuống thấp cho chế độ upgrade firmware.

8. GPIO2: không sử dụng.

Lưu ý : Không cấp nguồn cho esp8266 v1 bằng nguồn 3.3v của mạch pl2302,cp2102,arduino uno, nano, mega.. có thể gây cháy module mà nên dùng các mạch nguồn ngoài hoặc module nguồn xung như hình:
