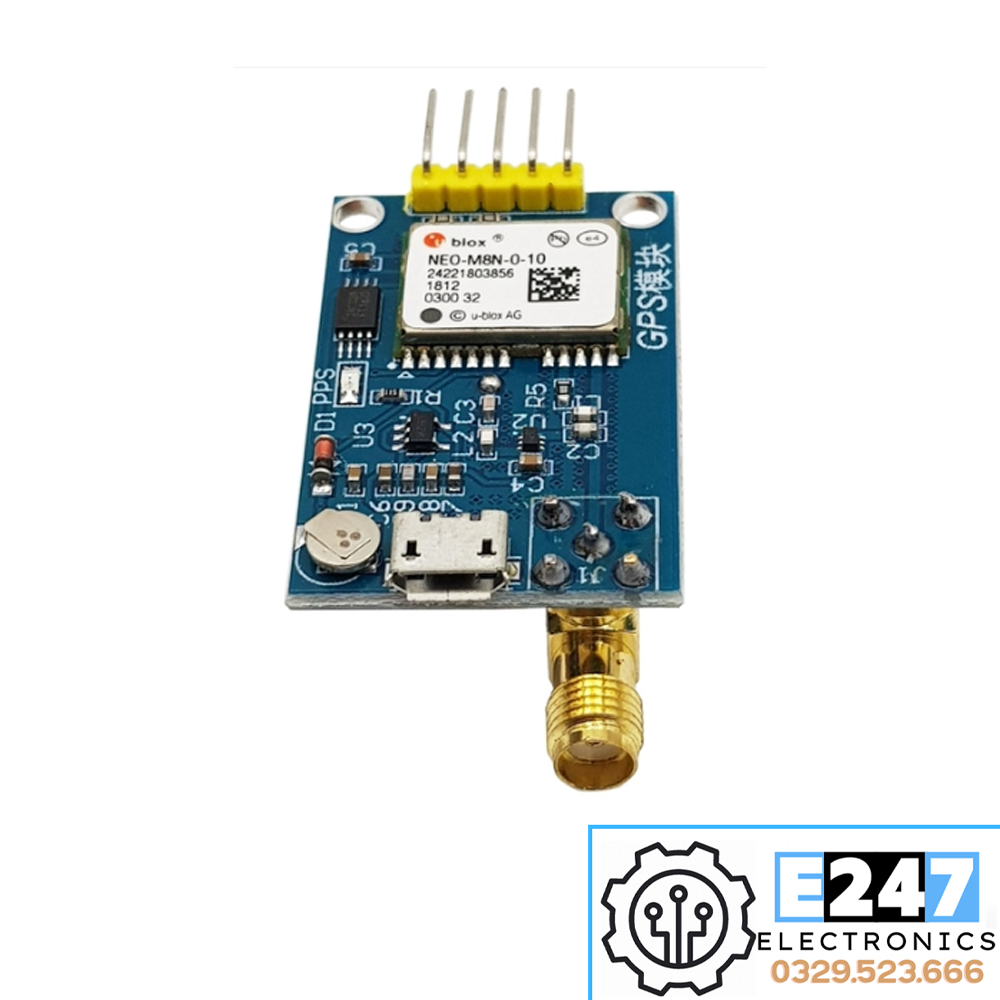

MODULE GPS NEO-M8N

Thông số kỹ thuật:

Điện áp cung cấp: 3,3V – 5V DC

Dòng điện hoạt động: 45mA

Tốc độ truyền: 9600 (cấu hình từ 4800 đến 115200)

Tốc độ cập nhật điều hướng: tối đa 5Hz (1HZ theo mặc định)

Thời gian khởi động: 27 giây (nhanh nhất) bắt đầu khởi động nóng: 1 giây

Phạm vi nhiệt độ hoạt động: -40 đến + 85 ° C

Ăng ten GPS riêng biệt 18 x 18 mm

Kích thước: 22 x 30 x 13 mm

Cân nặng: 19g

Chức năng các chân:

VCC: Cấp điện (3.3-5V)

GND: nối Mass

TXD: chân truyền cổng nối tiếp mô-đun (mức TTL, không thể kết nối trực tiếp với mức RS232), có thể được kết nối với RXD của vi điều khiển

RXD: cổng nối tiếp của cổng nhận chân (mức TTL, không thể kết nối trực tiếp với mức RS232), có thể được kết nối với TXD của máy vi tính chip đơn

PPX: góc đầu ra xung Sơ đồ cấu hình trên mạch Module định vị GPS U-Blox NEO-M8N-0-10
