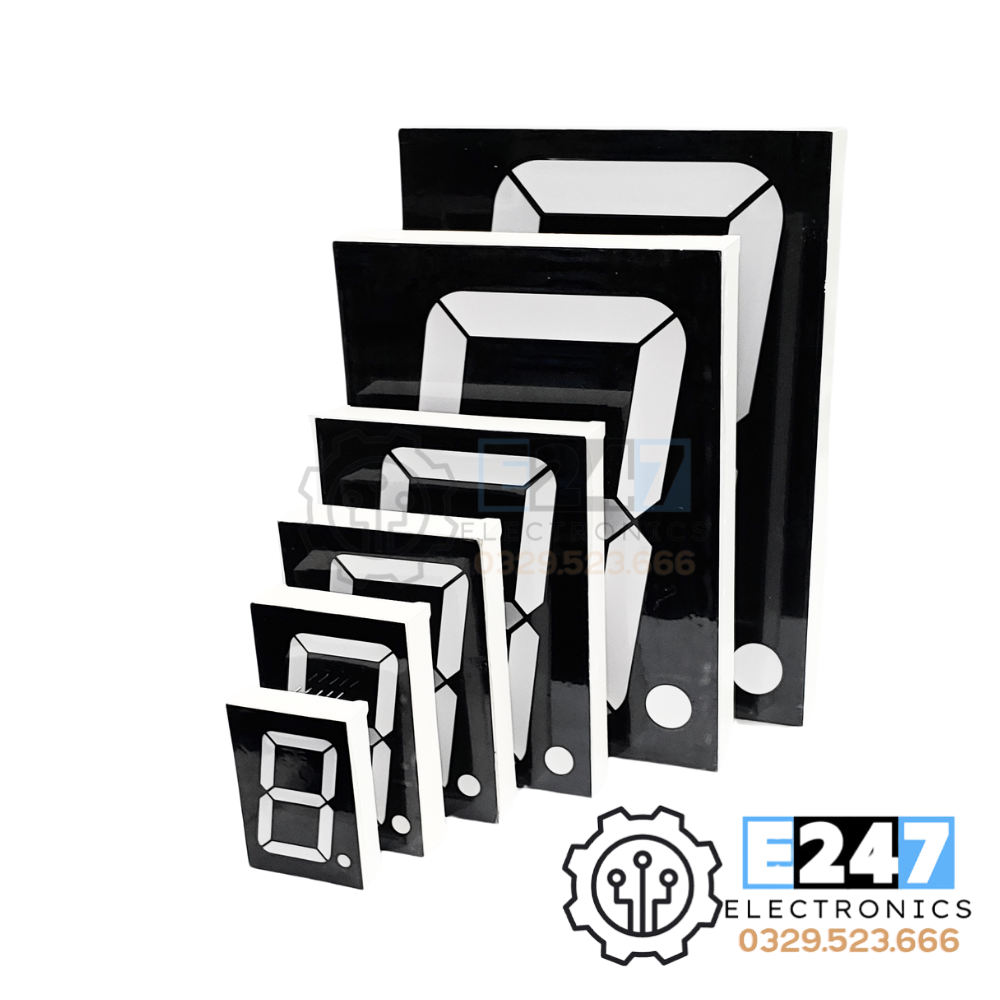

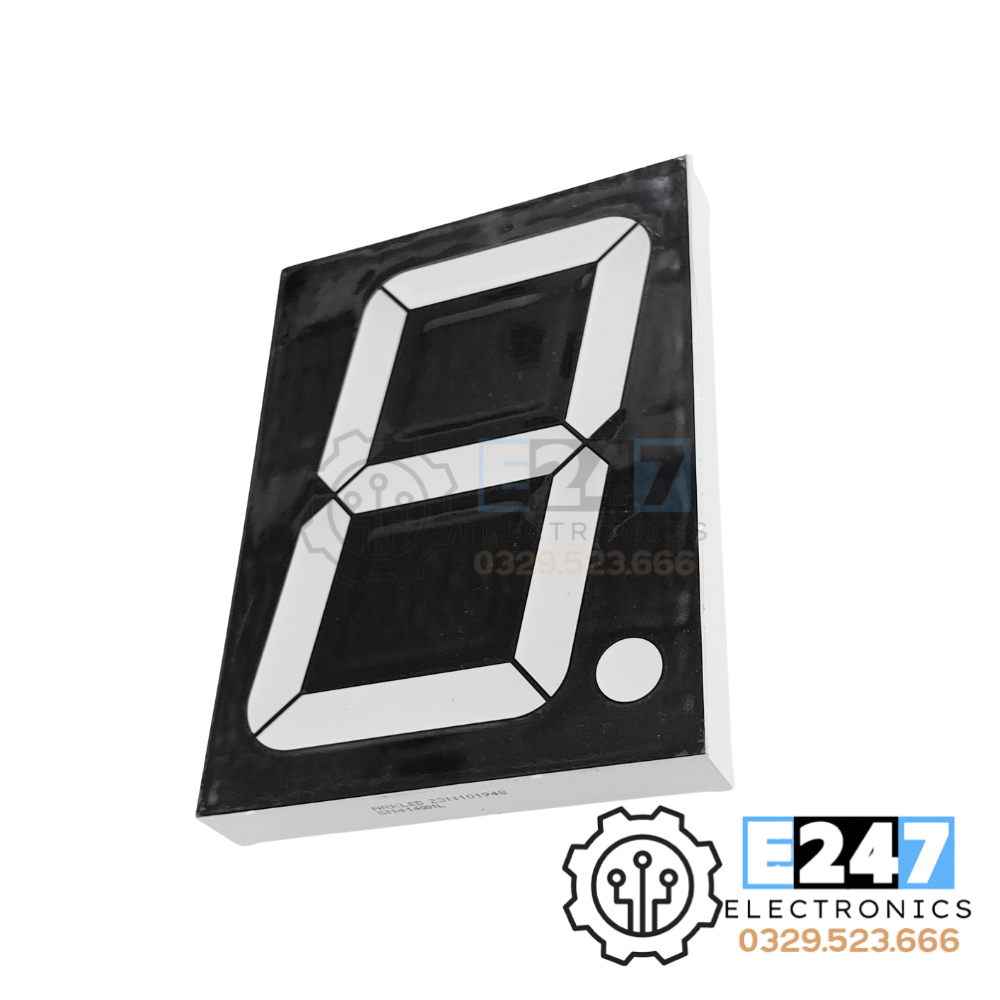

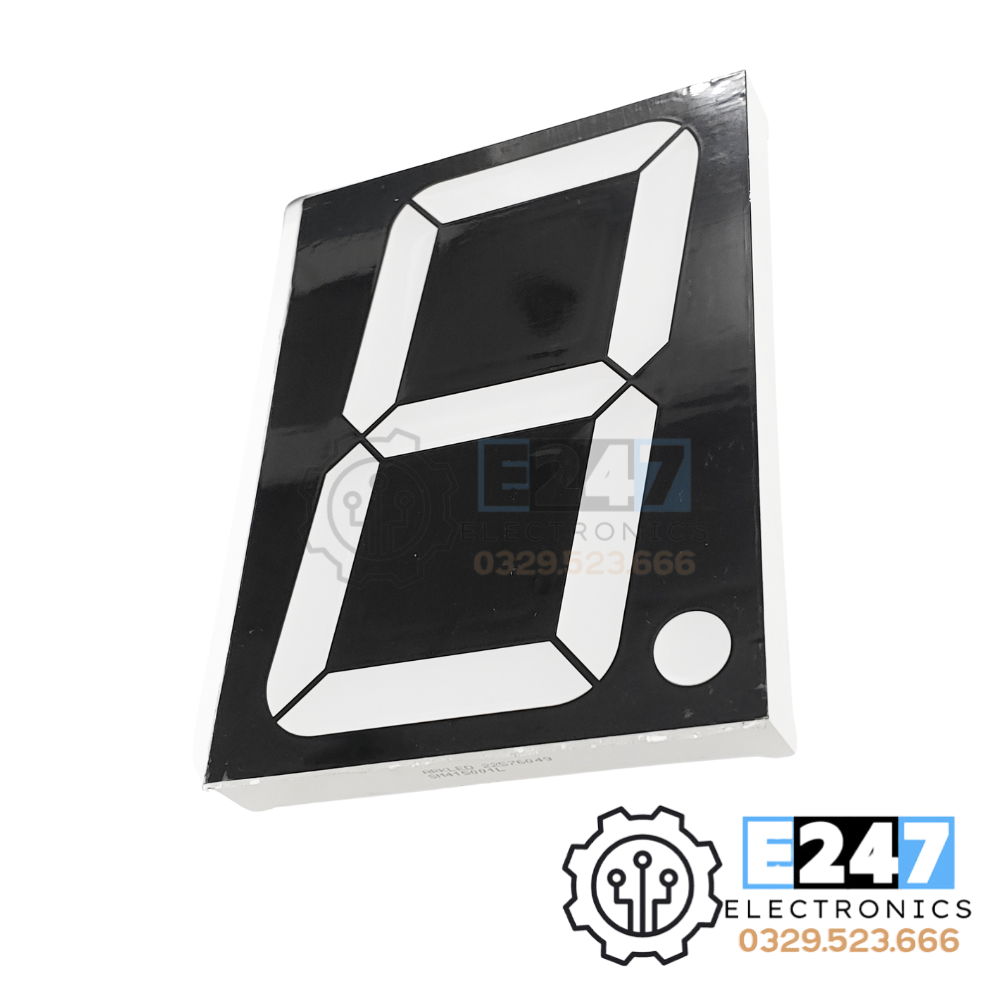

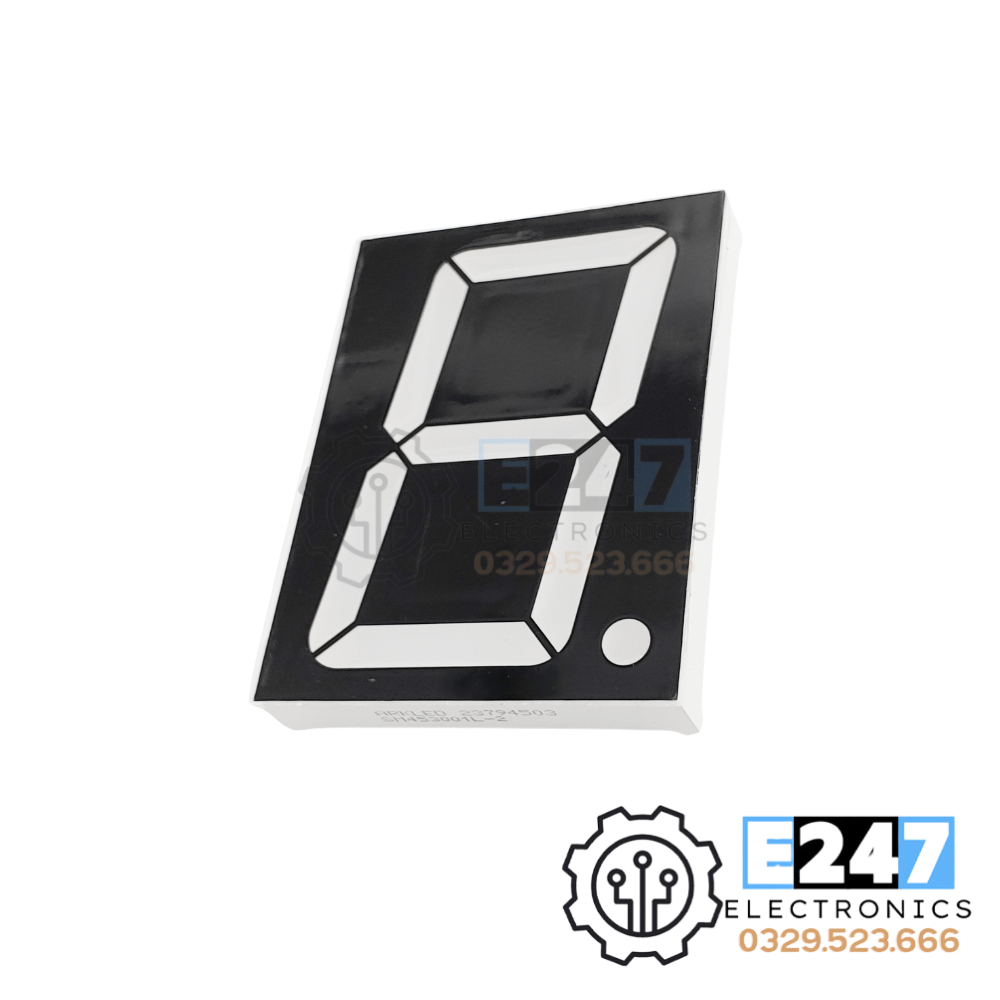

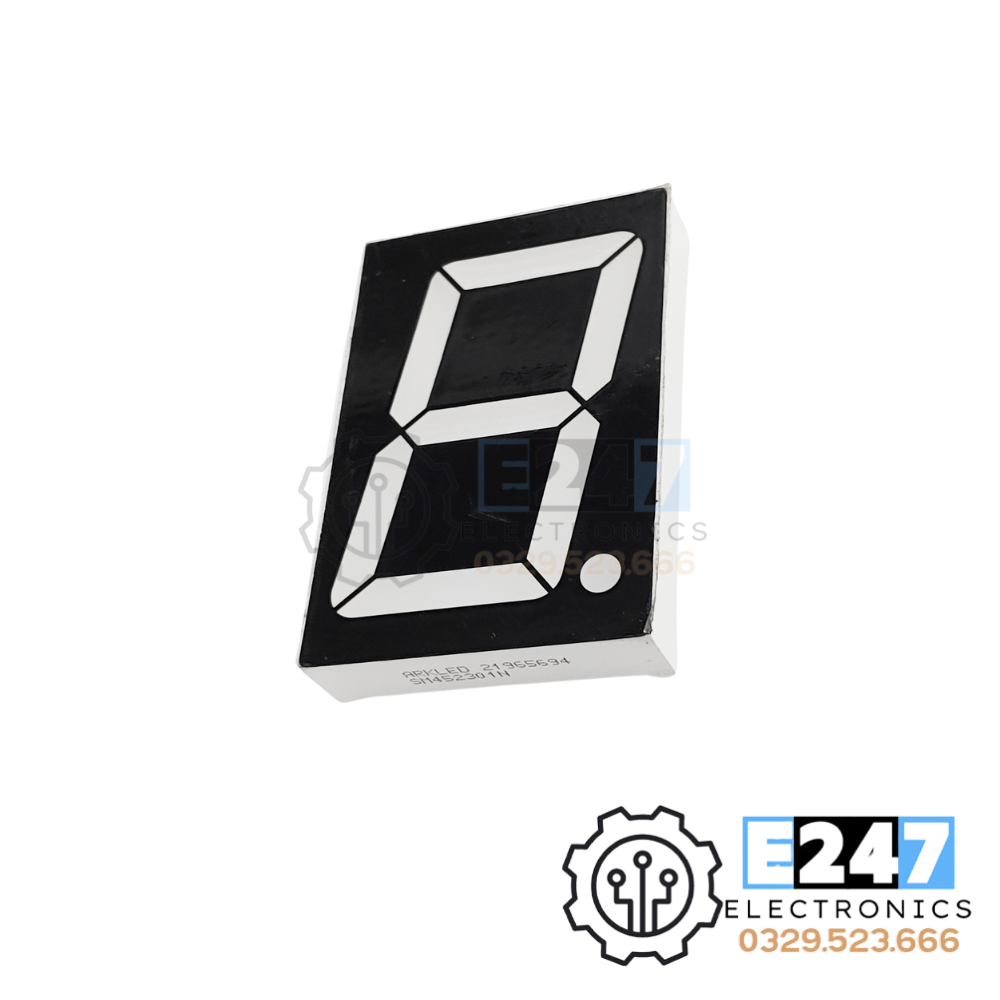

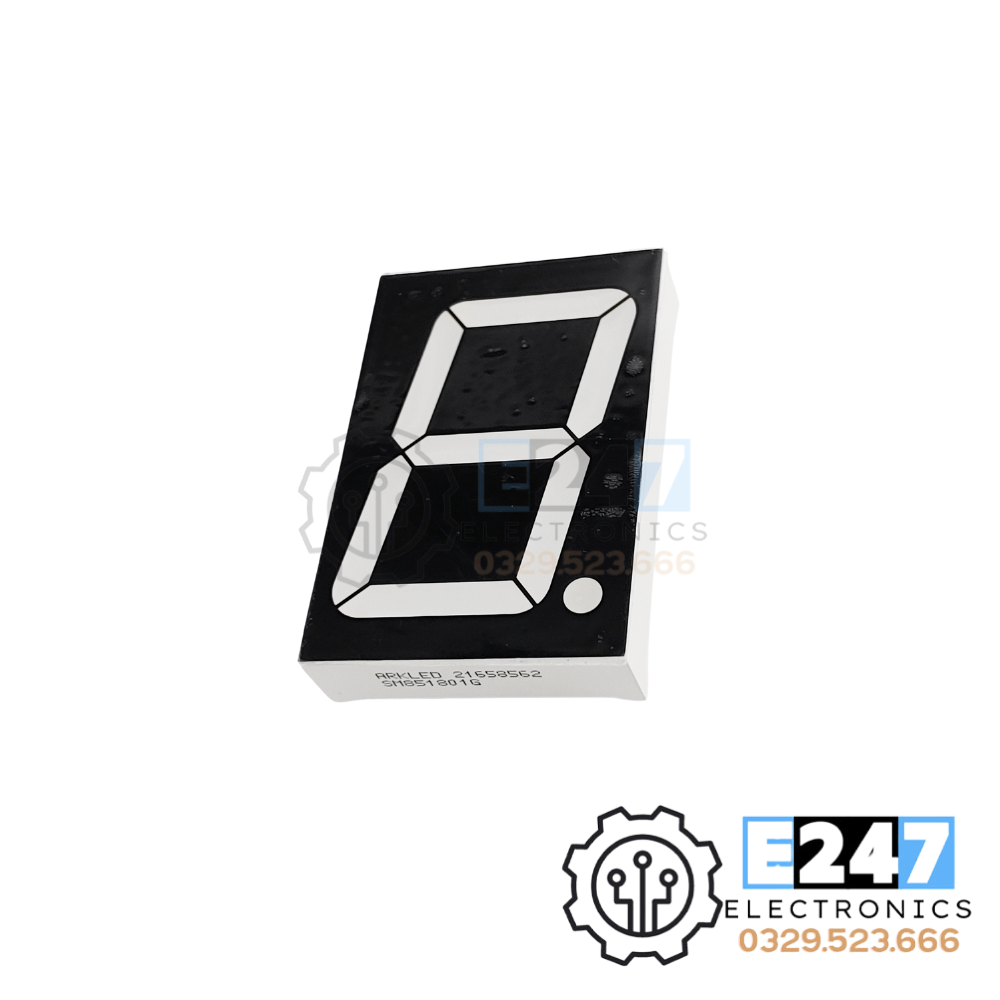

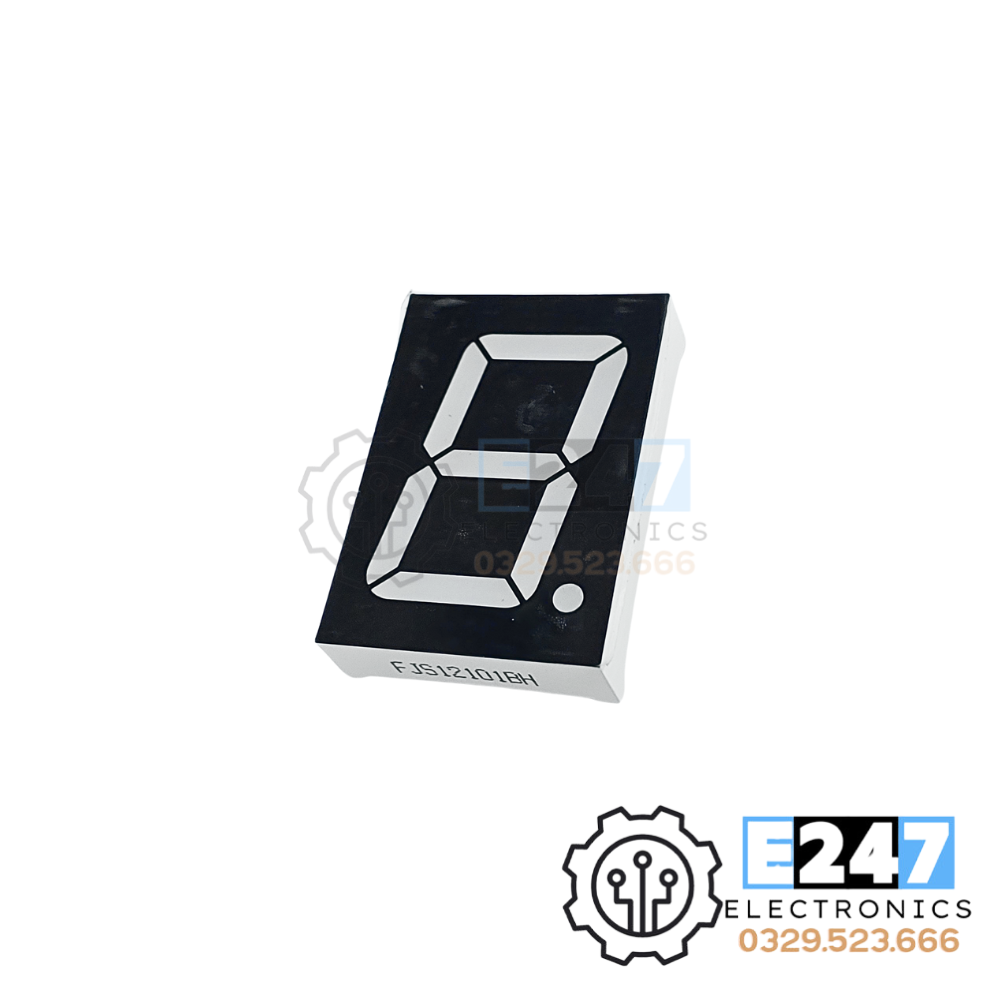

Led 7 Thanh Dương chung (Anode chung)

LED 7 thanh (Seven-segment LED display) là một loại màn hình hiển thị số được sử dụng rộng rãi trong các thiết bị điện tử. Mỗi LED 7 thanh có 7 thanh LED riêng biệt được sắp xếp theo hình dạng của các số từ 0 đến 9. Để hiển thị một số cụ thể, các thanh LED tương ứng sẽ được bật sáng.

Trong cấu hình dương chung (common anode), các anode của tất cả các thanh LED được nối chung với nhau và kết nối với nguồn điện dương (Vcc). Để bật sáng một thanh cụ thể, cathode của thanh đó phải được kéo xuống mức thấp (GND).
