KIT FPGA XILINX CORE3S500E (WAVESHARE)

KIT FPGA XILINX Core3S500E

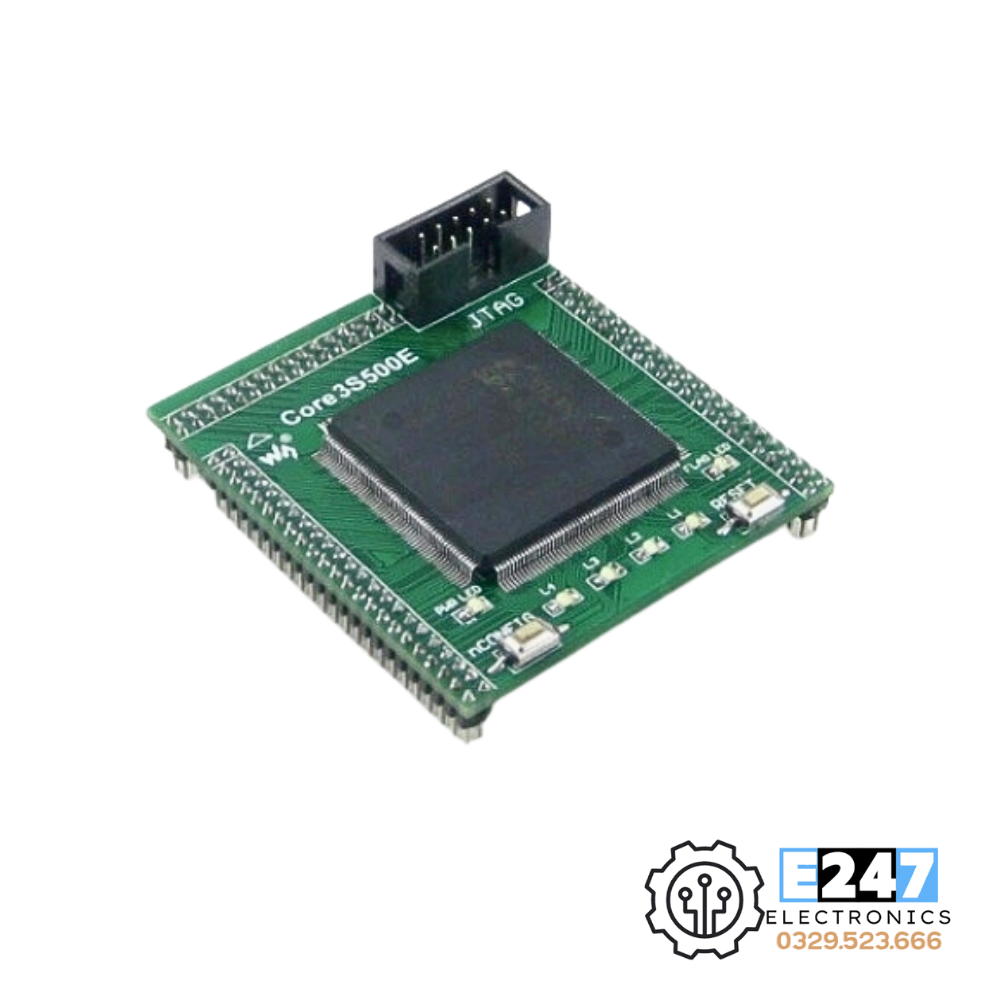

 Core3S500E là một lõi FPGA, sử dụng chip XC3S500E, và hỗ trợ mở rộng

1. XC3S500E:  XILINX Spartan-3E FPGA  có thông số kỹ thuật:

• Tần số hoạt động (Operating Frequency): 50MHz

• Điện áp hoạt động (Operating Voltage): 1.15V～3.3V

• Kiểu đóng gói (Package): QFP208

• Số chân vào/ra I/Os: 116

• Mật độ LEs: 500K

• RAM: 360kb

• DCMs: 4

• Debugging/Programming: hỗ trợ JTAG

2. AMS1117 - IC ổn áp:  -3.3V  3.3V

3. AMS1117 - IC ổn áp:  -2.5V  2.5V

4. AMS1117 - IC ổn áp:  -1.2V  1.2V

5. XCF04S -   Bộ nhớ FLASH nối tiếp tích hợp trên board  để lưu trữ code

6. Led chỉ thị nguồn

7. Các LED đơn

8. LED chỉ thị khởi tạo FPGA

9. Nút Reset

10. Nút nCONFIG: Dùng để cấu hình lại chi FPGA, tương đương với việc reset bằng nguồn

11. Thạch anh 50Mhz

12. Cổng JTAG: Dùng debugging/programming cho FPGA

13. Mở rộng các chân, VCC, GND và tất cả các cổng vào ra I/O, để kết nối với BOARD MỞ RỘNG
