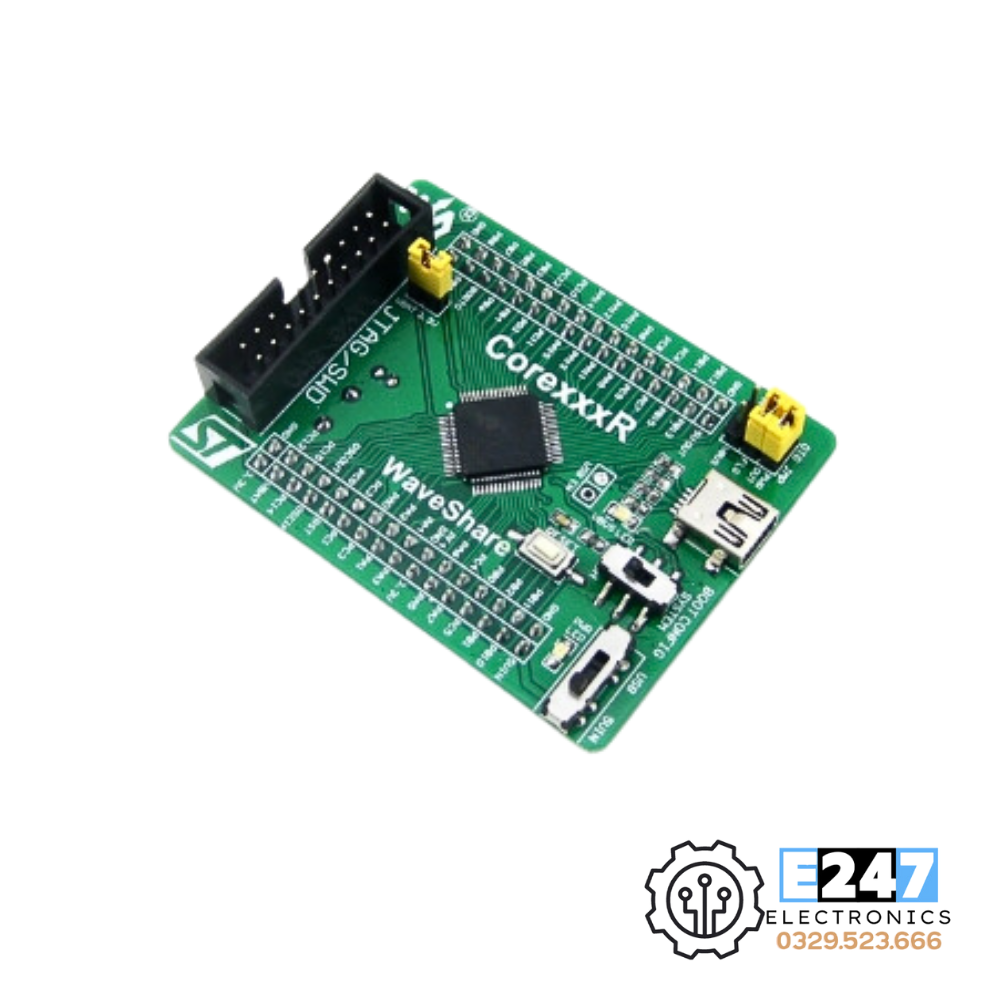

Cấu Tạo
1. STM32F405RGT6: STM32 MCU hiệu suất cao có tính năng:
Core: Cortex-M4 RISC 32 bit
Tần số hoạt động: 168MHz, 210 DMIPS/1.25 DMIPS / MHz
Điện áp hoạt động: 1.8-3.6V
Gói: LQFP64
Bộ nhớ: 1MB Flash, 192+4kB SRAM
Giao diện truyền thông MCU:
3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN
1 x thiết bị FS, HS / máy chủ / bộ điều khiển OTG / USB 2.0 với DMA chuyên dụng, PHY tốc độ tối đa trên chip
1 x USB HS ULPI (yêu cầu PHY bên ngoài)
Bộ chuyển đổi AD/DA: 3 x AD (12 bit, 1μs, cho 16 kênh), 2 x DA (12 bit)
Gỡ lỗi / Lập trình: hỗ trợ giao diện JTAG / SWD (gỡ lỗi dây nối tiếp), hỗ trợ IAP
2.AMS1117-3.3: điều chỉnh điện áp 3.3V
3.MIC2075: thiết bị quản lí công suất USB trên mạch
4.Công tắc cấp nguồn: được hỗ trợ từ 5Vin hoặc kết nối USB
5.Boot lựa chọn chế độ: để thiết lập chân BOOT0
6.Hiển thị nguồn
7.Đèn LED VUBUS
8.Nút Reset
9.Thạch anh 8M
10.Thạch anh 32,768K: cho RTC bên trong với hiệu chuẩn
11. Giao diện JTAG/SWD: để gỡ lỗi/lập trình
12.Đầu nối USB: được sử dụng để thiết lập giao tiếp USB giữa PC và bo mạch phát triển STM32
13.Bộ mở rộng chân cắm MCU: VCC,GND,tất cả các chân I/O có thể truy cập trên các đầu nối mở rộng
14.Đầu cắm 5Vin : cung cấp điện đầu vào
15.Jumper USB
Thiếu jumper để kích hoạt chức năng USB
Mở jumper để ngắt kết nối từ cổng I/O lân cận
16.Jumper lựa chọn VBAT
Thiếu jumper để sử dụng nguồn cấp cho hệ thống
Mở jumper để kết nối VBAT với nguồn bên ngoài, ví dụ như pin
Core405R hỗ trợ chuẩn gỡ lỗi JTAG/SWD, nhưng không tích hợp sẵn chức năng gỡ lỗi, bắt buộc phải dùng bộ gỡ lỗi ngoài.
